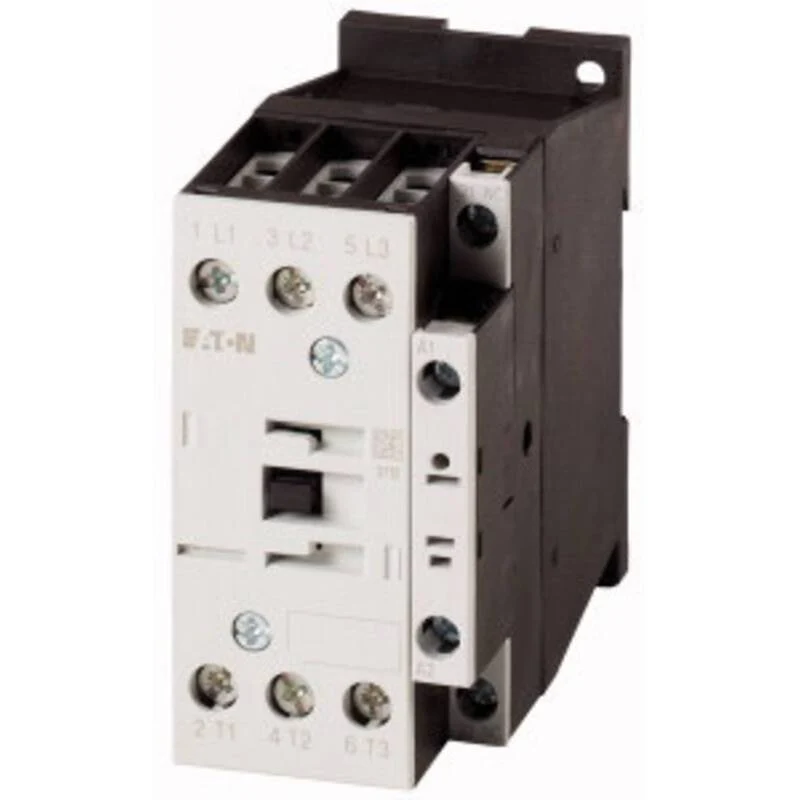

B-Ware Eaton Schütz DILM17-01(RDC24) 3polig 7.5kW 18A 24V DC Schaltgerät 1 Stück

Merkmal	Wert
Produkt-Art	Schütz
Typ	DILM17-01(RDC24)
Polzahl	3polig
Kontaktart	3 Schließer
Hilfskontaktart	1 Öffner
Nennspannung	24 V
Steuerspannung (min.)	24 V
Steuerspannung (max.)	27 V
Steuerspannungs-Bereich	24 - 27 V/DC
Schaltspannung (max.)	400 V
Laststrom	18 A
Leistung	7.5 kW
Anschluss	Schraubklemme
Mechanische Lebensdauer	10 x 106 Schaltspiele
Schutzart	IP00
Min. Temperatur	-25 °C
Max. Temperatur	+60 °C
Inhalt	1 Stück
Breite	45 mm
Höhe	85 mm
Tiefe	97 mm
Geeignet für Reiheneinbau	Nein
Bemessungsbetriebsleistung bei AC-3, 400 V	7.5 kW
Anzahl der Schließer als Hauptkontakte	3
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Öffner	1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	40 A
Bemessungssteuerspeisespannung DC	24-27 V
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	24-690 V
Betriebsspannung AC 60 Hz	24-690 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	10 A
Bemessungsbetriebsleistung bei AC-4, 400 V	4.5 kW
Bemessungsbetriebsleistung NEMA	7.4 kW

Produktbeschreibung

Das Leistungsschütz DILM17-01(RDC24) ist für DC-Ansteuerung konzipiert. Es bietet eine Nennspannung von 24 V und einen Laststrom von 18 A. Mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen ist es robust und zuverlässig. Die Schutzart IP00 zeigt an, dass es nicht für alle Umweltbedingungen geeignet ist.
